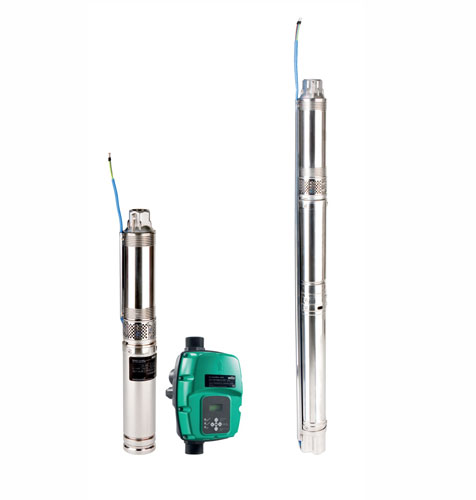

Скважинные насосы Wilo-Sub TWU 3 HS
Многоступенчатые скважинные насосы Wilo-Sub TWU 3 HS работают с регулируемой частотой. Применяются для подачи воды из частных скважин, колодцев и цистерн. Все скважинные насосы Wilo-Sub TWU 3 HS имеют диаметр 3". Для горизонтального или вертикального монтажа насосы изготавливаются в исполнении со стяжными лентами.
Особенности/преимущества продукции
- Постоянное, регулируемое давление благодаря внешнему частотному преобразователю со встроенным управлением (TWU 3 HS-ECP)
- Простая установка без монтажа дополнительных датчиков для регулировки давления (TWU 3 HS-ECP)
- Высокая производительность благодаря встроенному частотному преобразователю с постоянной частотой вращения электродвигателя 8400 об/мин (TWU 3 HS-I)
- Снижение расходов на бурение скважины и монтаж за счет небольшого диаметра и меньшего объема строительных работ
- Обширные функции защиты и контроля для обеспечения безопасности эксплуатации
Технические характеристики
Погружной насос:
- Напряжение питания:
- HS-E…: однофазная сеть, 230 В, 50/60 Гц (подключение к сети переменного тока через частотный преобразователь)
- HS-I…: однофазная сеть, 230 В, 50/60 Гц (непосредственное подключение к сети переменного тока) - Режим работы в погруженном состоянии: S1
- Температура перекачиваемой среды: 3-35°C
- Минимальное течение на моторе: 0,08 м/с
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 30/ч
- Макс. глубина погружения: 150 м
- Класс защиты: IP 58
- Напорный патрубок: Rp 1
Частотный преобразователь для исполнения «HS-E…»:
- Подключение к сети: 1~230 В, 50/60 Гц
- Выход: 3~230 В/макс.140 Гц/макс. 2,2 кВт
- Температура перекачиваемой среды: 3-50 °C
- Макс. давление: 8 бар
- Класс защиты: IP X5
- Подсоединение: G 1¼
Применяемые материалы
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: поликарбонат
- Вал гидравлической системы: нержавеющая сталь 1.4104
- Корпус электродвигателя: нержавеющая сталь 1.4301
- Вал электродвигателя: нержавеющая сталь 1.4305
Описание/конструкция
Гидравлическая часть
Погружной дренажный насос для вертикального или горизонтального монтажа. Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Электродвигатель
Некорродирующий асинхронный электродвигатель для подключения к частотному преобразователю, входящему в комплект поставки (HS-E…), или для непосредственного подключения к электрической сети (HS-I…). Электродвигатель, заполненный маслом, с возможностью перемотки, с самосмазывающимися подшипниками, рассчитанный для высокой частоты вращения до 8400 об/мин.
Частотный преобразователь (ЧП)
Внешний частотный преобразователь или частотный преобразователь, интегрированный в электродвигатель, для эксплуатации насоса с частотой вращения до 8400 об/мин, включая следующие функции:
- плавный пуск;
- защита от пониженного напряжения, перенапряжения и короткого замыкания;
- защита электродвигателя и частотного преобразователя от перегрузки с помощью термореле.
Модель „HS-E…“ с внешним частотным преобразователем обладает следующими дополнительными особенностями оснащения:
- функция регулирования „CP“: Постоянное давление
- предотвращение частых циклов переключений (синхронизация) путем контроля герметичности;
- защита от сухого хода с помощью автоматического сброса
- изменение направления вращения;
- настройка макс. тока и заданного давления
- индикация давления на дисплее.
- настройки, индикации рабочего состояния и сообщения об ошибках отображаются с помощью светодиодов или на дисплее.
Частотный преобразователь необходимо устанавливать всегда за пределами перекачиваемых жидкостей с защитой от подтопления!
Функция регулирования „CP“: Постоянное давление
Благодаря эксплуатации с частотным преобразователем частота вращения агрегата автоматически приводится в соответствие с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление.
Охлаждение
Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей и ее минимальной скорости течения.
При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.
Охлаждение внешнего частотного преобразователя происходит также за счет перекачиваемых жидкостей. Для этого частотный преобразователь необходимо устанавливать непосредственно в трубопровод за пределы перекачиваемых жидкостей (с защитой от подтопления).
Определение параметров
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
- Для установки требуется адаптер для перехода с Rp 1 на G 1¼. Он должен предоставляться заказчиком!
Комплект поставки
- Гидравлическая часть в полном сборе с электродвигателем
- Частотный преобразователь (ЧП)
- Соединительный кабель длиной 1,75 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- Инструкция по монтажу и эксплуатации
Заказ оборудования
Если Вам необходим многоступенчатый погружной насос Wilo-Sub TWU 3 HS, и вы готовы его купить, то просим обращаться в отдел продаж АО «ЦЕПРИКОН». Цена на скважинные насосы Wilo-Sub TWU 3 HS будет предоставлена в краткие сроки после Вашего обращения. Наши сотрудники смогут помочь вам в правильном выборе насоса, подскажут принципы его работы и периодичность обслуживания, обозначат сроки поставки и обговорят условия оплаты. По согласованию с заказчиком мы может осуществить доставку оборудования в любой регион РФ, и в страны СНГ.
