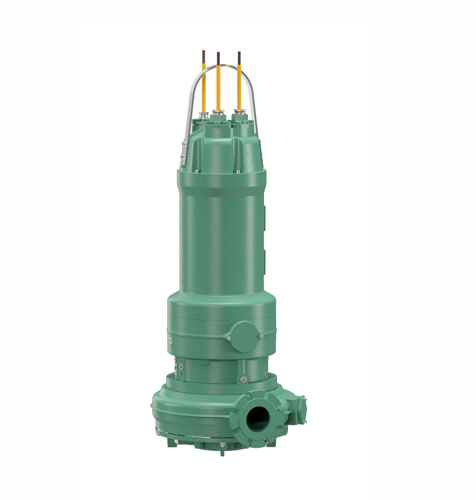

Погружные насосы Wilo-EMU FA…T
Особенности/преимущества продукции
- Запатентованная гидравлическая часть SOLID для снижения подверженности засорениям
- Высокий КПД гидравлической части
- Снижение вибраций за счет оптимизированной по потоку геометрии рабочего колеса, обеспечивающей безопасную эксплуатацию и продолжительный срок службы
- Технологическая надежность благодаря комплексным устройствам контроля
- Возможны исполнения в соответствии с требованиями заказчика
Технические характеристики
- Подключение к сети: 3-фазн. 400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Режим работы в непогруженном состоянии с самоохлаждающимся мотором: S1
- Режим работы в непогруженном состоянии с мотором с сухими ротором: S2-15 мин (в зависимости от типа)
- Класс защиты: IP 68
- Температура перекачиваемой жидкости: 3 ‐ 40 °C, более высокая температура по запросу
- Уплотнение: в зависимости от мотора с манжетным уплотнением и скользящим торцевым уплотнением, двумя скользящими торцевыми уплотнениями или одной блочной уплотнительной кассетой
- Номинальный проход: 78x105 – 150x150 мм.
- Подшипники качения с постоянной смазкой
- Макс. глубина погружения: 20 м
Оснащение/функции
- Погружные электродвигатели, заполненные воздухом, или самоохлаждающиеся электродвигатели с активной системой охлаждения
- Продольно герметичный кабельный ввод
- Гидравлический агрегат SOLID с закрытым (T) или полуоткрытым (G) рабочим колесом
Описание/конструкция
Погружной насос для отвода сточных вод с электродвигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном и непогруженном состоянии. Мобильная установка возможна в зависимости от типа.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможная доля сухого вещества составляет 8 %. Рабочие колеса выполнены в форме SOLID:
- рабочее колесо T: закрытое рабочее колесо SOLID, обеспечивающее высокую плавность хода и хороший КПД. Каждая гидравлическая часть оснащена стационарным и вращающимся кольцом щелевого уплотнения. Их очень просто заменять, и они способствуют обеспечению стабильно высокой эффективности работы гидравлической части в течение долгого времени.
- рабочее колесо G: полуоткрытое рабочее колесо SOLID, не подверженное засорениям и обеспечивающее хороший КПД по сравнению с обычными свободновихревыми рабочими колесами. Зазор между всасывающим патрубком и рабочим колесом можно регулировать. Это гарантирует стабильно высокую эффективность работы гидравлической части.
Электродвигатель
Для приведения в действие используются погружные электродвигатели с пассивным и активным охлаждением:
- электродвигатели T (заполненные воздухом) имеют пассивное охлаждение. Они отдают тепло через детали корпуса непосредственно в перекачиваемую жидкость. Поэтому эти электродвигатели можно использовать в погруженном состоянии в непрерывном режиме работы (S1), а в непогруженном состоянии – в кратковременном режиме (S2), в зависимости от мощности.
- электродвигатели FK, FKT и HC являются самоохлаждающимися и имеют активную систему охлаждения. Отходящее тепло отводится во встроенный теплообменник посредством охлаждающей жидкости (белого масла или водогликолевой смеси); теплообменник, в свою очередь, отдает тепло в перекачиваемую жидкость. Поэтому данные электродвигатели подходят для непрерывного режима работы (S1) как в погруженном, так и в непогруженном состоянии.
У всех электродвигателей имеется камера уплотнений для защиты электродвигателя от попадания в него перекачиваемой жидкости. Она доступна также снаружи и опционально может контролироваться при помощи электрода контроля герметичности камеры уплотнений. Все используемые типы жидкости для заполнения различных камер поддаются биологическому расщеплению и экологически безвредны.
Кроме того, в некоторых вариантах мощности предлагаются также высокоэффективные электродвигатели, относящиеся к классу КПД IE3 (согласно стандарту IEC 60034-30). Эти электродвигатели обозначены кодом E3, добавленным к условному обозначению.
Кабельные вводы электродвигателей имеют продольную герметизацию; длина кабеля подбирается индивидуально.
Уплотнение
В зависимости от типа электродвигателя имеются следующие варианты уплотнения со стороны перекачиваемой жидкости и со стороны электродвигателя:
- Вариант H: со стороны перекачиваемой жидкости - скользящее торцовое уплотнение, со стороны электродвигателя – радиальное уплотнение вала
- Вариант G: два независимо работающих скользящих торцовых уплотнения
- Вариант K: блочная уплотнительная кассета с двумя скользящими торцовыми уплотнениями независимого действия.
Применяемые материалы
- Детали корпуса: EN‐GJL или EN‐GJS
- Рабочее колесо: EN‐GJL или EN‐GJS
- Статические уплотнения: NBR
- Уплотнение со стороны насоса: SiC/SiC
- Уплотнение со стороны электродвигателя: NBR, графит/керамика или SiC/SiC
- Вал: нержавеющая сталь 1.4021, с типоразмера 49: сталь с термообработкой 1.7225
Комплект поставки
- Погружной дренажный насос для сточных вод с двигателем
- Длина кабеля и принадлежности по желанию заказчика
- Инструкция по эксплуатации и техническому обслуживанию
Принадлежности
- Цепи
- Подвесное приспособление или опора насоса
- Крепежные комплекты с анкерной стяжкой
- Приборы управления, реле и штекеры
Заказ оборудования
Если Вам необходим погружной насос с активной системой охлаждения Wilo-EMU FA…T для отвода сточных вод, и вы готовы его купить, то просим обращаться в отдел продаж АО «ЦЕПРИКОН». Цена на погружные насосы Wilo-EMU FA…T будет предоставлена в краткие сроки после Вашего обращения. Эти насосы обладают высоким запасом прочности и могут непрерывно работать в течение длительного периода времени. Наши сотрудники смогут помочь вам в правильном выборе насоса, подскажут принципы его работы и периодичность обслуживания, обозначат сроки поставки и обговорят условия оплаты. По согласованию с заказчиком мы может осуществить доставку оборудования в любой регион РФ, и в страны СНГ.
