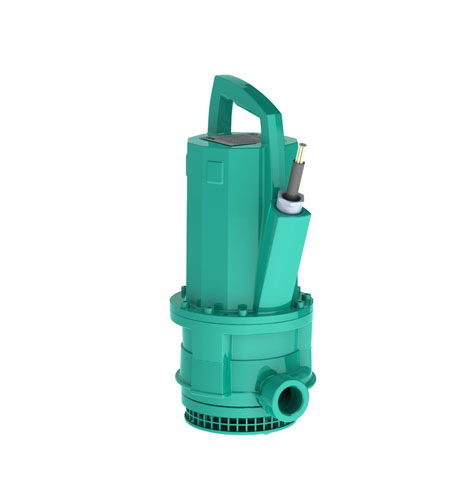

Погружные дренажные насосы Wilo-Drain TMT/TMC
Погружные дренажные насосы Wilo-Drain TMT/TMC находят применение в промышленности. Они используются для перекачивания агрессивных жидкостей, горячей воды, отвода конденсата. Максимальная температура жидкости с которой работают погружные дренажные насосы Wilo-Drain TMT/TMC не должна превышать 95°С. Насосы выпускаются в различных модификациях, которые отличаются друг от друга применяемыми материалами основных элементов, типом уплотнения, техническими особенностями.
Особенности/преимущества продукции
- Для перекачивания жидкостей с температурой до 95 °C
- Залитый кабельный ввод
- Контроль температуры электродвигателя
Технические характеристики
- Подключение к сети: трехфазная сеть, 400 В, 50 Гц
- Класс защиты: IP 68
- Макс. глубина погружения: TMT 32: 7 м; TMC 32: 5 м; TMC 40: 5 м
- Температура перекачиваемой жидкости: в погруженном состоянии = 3 – 95 °C
- Длина кабеля: 10 м
- Свободный проход для сферических частиц: 9,0 м
- Напорный патрубок: TMT 32…: G 1¼; TMC 32…: Rp 1¼; TMC 40: Rp 1½
Оснащение/функции
- Кабель электропитания для перекачиваемых жидкостей с температурой до 95 °C, неразъемное соединение
- Контроль температуры обмотки с помощью биметаллического датчика
Применяемые материалы
Исполнение “Ci” (TMT 32M)
- Корпус насоса: EN-GJL-250
- Рабочее колесо: EN-GJL-250
- Вал: 1.4021
- Скользящее торцевое уплотнение: SiC/SiC; графит/стеатит
- Статические уплотнения: HNBR
- Корпус электродвигателя: EN-GJL-250
Исполнение “Ci” (TMT 32H)
- Корпус насоса: EN-GJL-250
- Рабочее колесо: EN-GJL-250
- Вал: 1.4122
- Скользящее торцевое уплотнение: Двойное из графит/стеатит
- Статические уплотнения: Viton
- Корпус электродвигателя: EN-GJL-250
Исполнение “Br”
- Корпус насоса: G-CuSn10
- Рабочее колесо: G-CuSn10
- Вал: 1.4122
- Скользящее торцевое уплотнение: Двойное из графит/керамика
- Статические уплотнения: Viton
- Корпус электродвигателя: G-CuSn10
Исполнение “St”
- Корпус насоса: 1.4408
- Рабочее колесо: 1.4408
- Вал: 1.4571
- Скользящее торцевое уплотнение: Двойное из графит/керамика
- Статические уплотнения: PTFE/тефлон
- Корпус электродвигателя: 1.4408
Описание/конструкция
Полностью затапливаемый погружной дренажный насос для отвода загрязненной воды для вертикальной установки в погруженном состоянии для перекачивания сред с температурой макс. до 95 °C.
Гидравлическая часть
Гидравлический корпус и рабочее колесо выполнены из серого чугуна. Подсоединение с напорной стороны выполнено в виде горизонтального резьбового подсоединения.
Электродвигатель
Используются электродвигатели насосов с сухим ротором в трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Данные электродвигатели можно использовать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии – в повторно-кратковременном режиме (S3).
Помимо этого, электродвигатели оснащены следующими устройствами контроля:
▪ Контроль герметичности камеры электродвигателя
Контроль герметичности камеры электродвигателя сигнализирует о поступлении воды в камеру электродвигателя.
▪ Датчик контроля температуры обмотки электродвигателя защищает обмотку от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики.
Кабель электропитания в соответствии со стандартом со свободными концами, длиной 10 м, продольно герметичный.
Уплотнение
Уплотнение со стороны перекачиваемой жидкости и со стороны электродвигателей осуществляется двумя скользящими торцовыми уплотнениями. Камера уплотнений между торцовыми уплотнениями заполнена белым медицинским вазелиновым маслом.
Комплект поставки
- Погружной дренажный насос
- Инструкция по монтажу и эксплуатации
